Optical Silicone for LED

光學矽膠於 LED 光學應用

LED 光學元件需要長時間維持穩定光通量、光型與可靠度。天賀採用光學級液態矽膠,結合光學設計、模具設計與精密成型,支援高功率 LED、Mini LED 背光、車用照明與感測模組的透鏡、封裝與導光結構開發。

Why Silicone

為什麼 LED 光學元件需要光學矽膠?

高功率與高密度 LED 應用正在往更小、更薄、更高亮度的方向發展。光源靠近封裝、透鏡或微結構時,材料必須承受熱、UV、長時間點亮與複雜光型設計的挑戰。

光學矽膠兼具高透光性、耐熱抗 UV、低黃化與柔韌特性,能協助 LED 光學元件在小型化空間中維持穩定光學表現。天賀的價值不只在材料選用,更在於把材料特性轉化為可量產的光學設計、模具結構與成型製程。

天賀採用光學矽膠的核心理由
  • 01高透光與可調控的擴散、準直、投射光型
  • 02耐熱、抗 UV,降低長時間使用後的黃化風險
  • 03適合微結構、薄型化與封裝整合設計
  • 04結合液態矽膠精密射出,支援穩定量產

LED Application

光學矽膠在 LED 應用的優勢

Transmission

高透光與光型控制

可依需求設計透明、霧化、擴散、準直或投射效果,協助 LED 光線以更有效率的方式輸出。

Reliability

耐熱抗 UV、低黃化

相較多數光學塑膠,光學矽膠更適合長時間靠近高功率光源,降低熱與 UV 對材料造成的衰退。

Micro Optics

支援微結構與薄型化

可配合透鏡陣列、導光結構、封裝表面與微結構設計,適用於 Mini LED 背光與直下式顯示屏。

Packaging

封裝整合友善

矽膠具柔韌與低應力特性,適合與 LED、陶瓷基板、支架或感測模組進行封裝與結構整合。

Tooling

光學與模具設計合一

天賀將光學需求、模具流道、成型條件與量產公差一起規劃,縮短從設計到驗證的距離。

Production

精密成型與量產導入

以液態矽膠精密射出與埋入射出經驗,協助客戶建立穩定製程與可重複的光學品質。

光學矽膠 Projection Lens

Design to Production

從 LED 光學需求到可量產元件

LED 透鏡不是單純把材料成型,而是要同時考慮光源位置、封裝高度、出光角、熱環境、組裝公差與量產穩定性。天賀透過光學設計、模具設計與成型製程整合,協助客戶把光學矽膠的材料優勢落到實際產品。

查看光學矽膠透鏡 聯絡開發需求

Material Comparison

光學矽膠與常見光學材料比較

評估項目 光學矽膠 傳統光學塑膠 / 玻璃
LED 高熱環境 耐熱與抗 UV 表現佳,適合靠近高功率光源。 部分塑膠易受熱或 UV 影響;玻璃耐熱但加工與整合彈性較低。
光型設計 可支援透明、霧化、擴散、準直與微結構設計。 塑膠可設計但耐候受限;玻璃可用於高階光學但微結構量產成本較高。
封裝整合 可與 LED 封裝、支架、基板及感測模組進行結構整合。 多需額外固定件或二次組裝,整合彈性視材料而定。
量產彈性 搭配液態矽膠精密射出,可支援穩定重複成型。 依材料與製程而異,需在成本、光學性能與可靠度間取捨。

Technical Notes

光學與可靠度資料

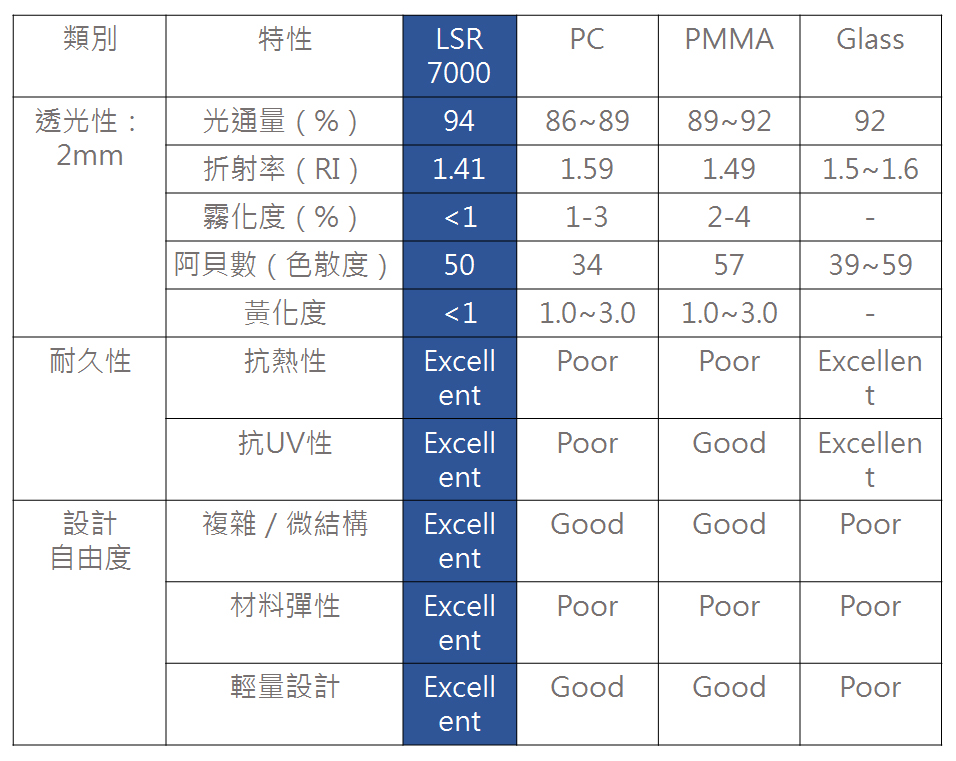

光學矽膠與其他光學材料比較
材料特性比較

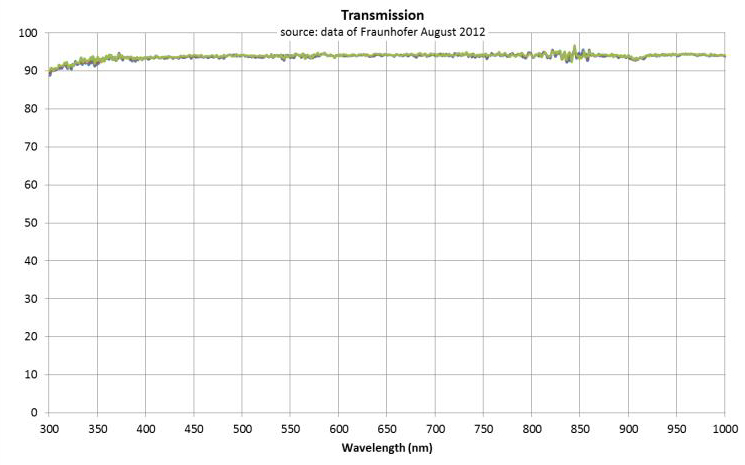

光學矽膠穿透率資料
穿透率資料

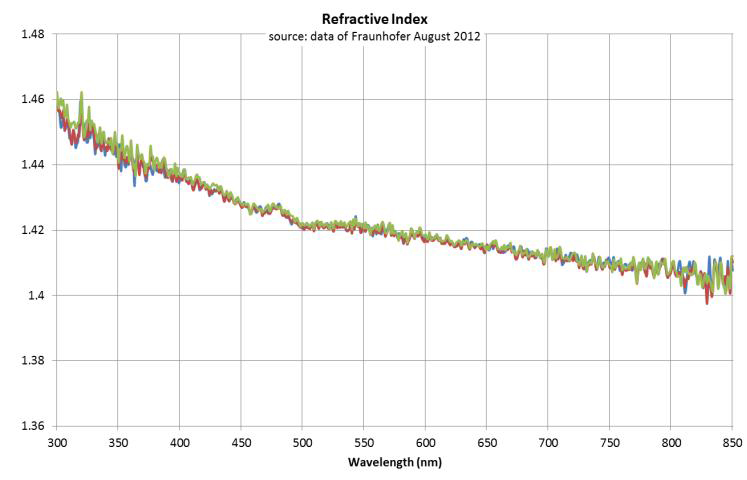

光學矽膠折射率資料
折射率資料

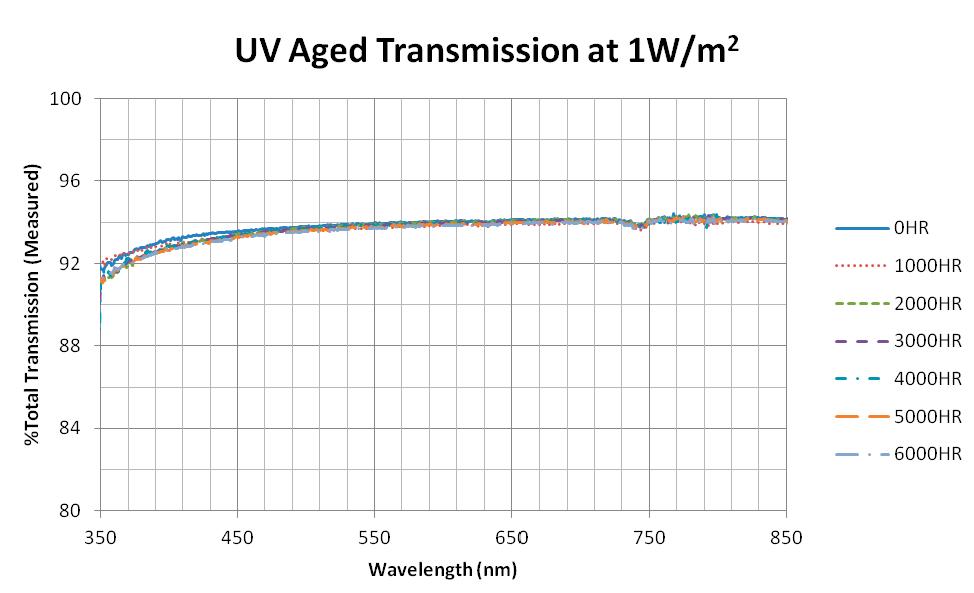

光學矽膠 UV aging 可靠度資料
UV aging 可靠度

Applications

適用的 LED 與光學矽膠產品方向
